Elektron Bleigel

[Schnabelwesen]

Hallo Martin, toll, dass du deine Verbesserungen hier so schön dokumentierst.
Ich soll demnächst bei einem Elektron eine zweite Ladebuchse im Innenraum installieren, wahrscheinlich an der "Spritzwand" unter der hinteren Sitzabdeckung. Dann kann das Ladegerät sicher und trocken liegen. Wahrscheinlich da noch ein Umschalter rein, weil sonst die außenliegende Buchse beim Laden Spannung führt.
In diesem Zusammenhang:

so,jetzt muß ich nur den Inbusschlüssel abflexen,damit ich an die hinteren Sitzbefestigungsschrauben rankomme....

Hattest du kein passendes Werkzeug oder sitzen die Schrauben so blöd?
Die originale Ladebuchse mit dem festen Klappdeckel konnte ich im Futura-Katalog nicht identifizieren. Auf Nachfrage hieß es, dass sie z.Zt. nicht lieferbar ist. Nun hoffe ich, dass der Stecker in meinem China-Import mit Gummikappe wackelfrei sitzt.
Vielleicht kriegt der Elektron auch noch ein Coloumbmeter mit Induktionsring und Funkdisplay. Dann braucht man kein sensibles Kabel durch's ganze Fahrzeug zu ziehen. Allerdings muss ich vorne für die Stromversorgung 5V abzeigen oder von 12V umwandeln. Wo hast du das abgegriffen, z.B. für dein Radio?
Schöne Grüße, Bertolt

[Pottdriver]

Hallo Bertolt,
...wie kommt der Strom zum Laden denn in den Innenraum dann ? In der BleiGel Version ist hinter der Spritzwand nicht viel Platz für eine Ladebuchse.Bei schlechtem Wetter lasse ich die Kabeltrommel auf der Rückbank mit Ladegerät und zieh die Kabel durch's Heckfenster.Die Ladebuchse wird wohl immer unter Spannung stehen,von daher sehe ich im Umschalter wenig Sinn.
Ja,die hinteren Schrauben unter dem "Drehschemel" sitzen wenig vorteilhaft.Die Chinesen haben an den Seiten eine Aussparung gelassen,damit man mit einem kurzem Inbußschlüssel wenigstens Vierteldrehungen machen kann .Vielleicht bohr ich aber auch über den Schrauben einfach durch-grübel-. Vielleicht gibt es aber auch eine andere Variante,die ich noch nicht entdeckt habe...?
Der Ori.-Spannungsregler sitzt unter der Fronthaube etwa mittig unten zum Innenraum.Da kann man leicht die 12 Volt abzweigen,weitere Kleinwandler auf 5 Volt gibt's auch genug beim Chinesen in der Bucht z.B. Oder eine 12V Buchse im Innenraum installieren ( das werde ich noch machen für externe Kleingeräte ),da gibt es ja auch günstig diese 5V Steckerwandler.

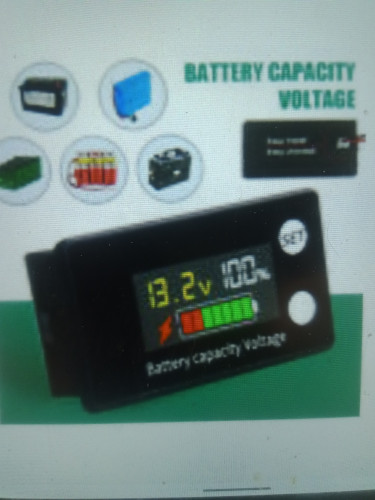

Ich hatte mir diese Anzeige bestellt , 0-100 V

Da ich dem internen 250 W Wandler nicht traue und auch keinen Defekt während einer Fahrt möchte,habe ich vom Chinesen einen extra 300 W Wandler darüber verbaut für Radio,Dieselheizung und andere spätere Spielereien.Die 60 V Spannung dafúr hab ich von den Anschlüssen der ausgebauten E-Heizung genommen.Nachteil : läuft jetzt nur,auch zur Sicherheit,über den Heizungsschalter.Aber da muß irgendwo noch ein Relais sein (man hört es klacken),das ich evt. überbrücken werde ....
Gruß Martin

[Pottdriver]

Man wird dieses Drehteil unterm Sitz abschrauben können,wenn man es etwas links/rechts dreht und durch die Löcher der Sitzbefestigung den Inbus ansetzt.Dabei zuerst die hinteren Schrauben ausdrehen.Aber leider dreht dieser Schemel nicht mehr,selbst wenn man die Hebelmechanik entfernt ....grrrr....warum ? Da is doch nüschts mehr,was blockieren könnte....hab es mit einem langen Hebel versucht zu drehen...mich dabei auch mal drauf gehockt...nüschts ,bombenfest !
Gruß Martin

....der Türgriffersatz von Futura ist unterwegs ....und ebenso ein Anschlußkabel für den LiFePo Akku

[Schnabelwesen]

leider dreht dieser Schemel nicht mehr,selbst wenn man die Hebelmechanik entfernt ....grrrr....warum ?

Merkwürdig. Hast du die Drehfunktion sonst benutzt? Vielleicht hat es was damit zu tun, dass der Sitz nicht montiert ist?

...wie kommt der Strom zum Laden denn in den Innenraum dann ?

Der Besitzer meint, dass er das 230V-Ladekabel irgendwo (durch eine Türdichtung?) hineinführen kann. Müsste man vorher mal untersuchen....Die Ladebuchse muss natürlich innen angeschlossen werden.

Der Ori.-Spannungsregler sitzt unter der Fronthaube etwa mittig unten zum Innenraum.

Danke!

weitere Kleinwandler auf 5 Volt gibt's auch genug beim Chinesen in der Bucht

Davon habe ich noch ein paar... Wahrscheinlich verklebe ich dann den USB-Anschluss, damit das Kabel nicht rausrutscht.

Die Idee mit einem Extra-DC DC-Konverter und v.a. einem anderen Radio finde ich gut. Bei Bedarf werde ich das Heizrelais mal suchen und den Batteriestrom vorher abgreifen (mit extra Absicherung im Kabel oder im Eingang des Konverters).
Schöne Grüße und viel Erfolg mit dem Drehstuhl, Bertolt

[Pottdriver]

Ja,die Drehfunktion war gegeben vorher.Deswegen hab ich mich ja auch mal da drauf gehockt,weil ich dachte es bräuchte Gewicht.
230 V da irgendwie irgendwo durchführen ist aber nicht ohne...vielleicht an versteckter Stelle (unter der Front/Heck ?) eine Dose aus den Campingbereich anbauen ?
Der 300W Regler dürfte auch um einiges günstiger gewesen ( ~36 € ) sein wie das Original
Gruß Martin

...ich schau mir den Schemel morgen / übermorgen nochmal genauer an...dat gipps doch nich so wat

[Pottdriver]

Der Schemel ist ab ! Meine Güte...muß man viiel Kraft aufbringen , um den von Hand zu drehen .Aber dann kommt man auch.problemlos an die Schrauben ran.
Gruß Martin

[Schnabelwesen]

Prima, dann hat's ja geklappt. Geht die Mechanik (Feder?) so stramm?

[Pottdriver]

Moin !
Nein,die Hebelmechanik hat nichts damit zu tun.Da greifen nur 2 Zapfen in den Ring,um ein drehen zu blockieren oder zu entriegeln.Bilder später dazu.Die Chinesen haben sich eben nur ein umlaufendes Kugellager gespart und so läuft Metall auf Metall ziemlich stramm.Da wird Körpermasse zum drehen genutzt ....ob etwas Fett dazwischen das erleichtert ? -Hmmm -
Gruß Martin

[Pottdriver]

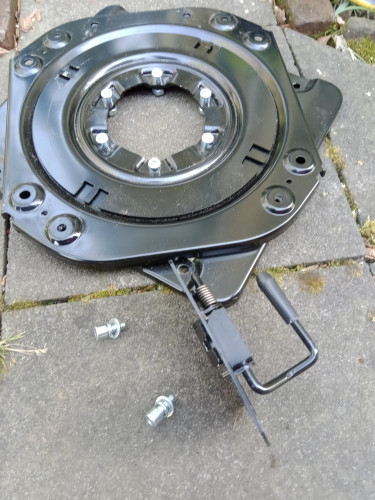

So sieht die Drehplatte mit demontiertem Entriegelungsgriff dann aus :

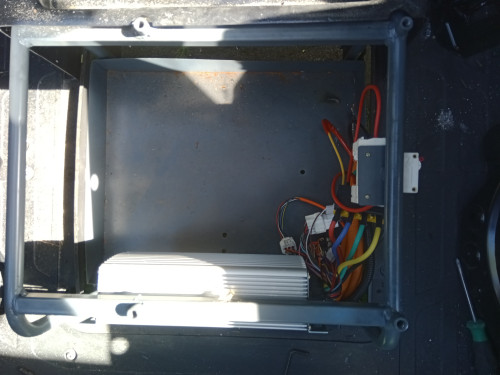

Unter dem Sitz ist wirklich Platz für einen fetten Subwoofer ....oder noch mehr Akkus

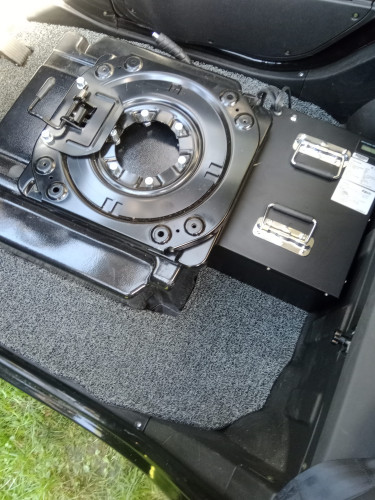

Bei der Gelegenheit auch gleich die Hauptsicherung von hinten nach vorn umgelegt.Kabel mußten natürlich verlängert werden.Die Sitzplatte mußte ja auch zur Akkumontage ab.Der paßt haargenau auf dem Millimeter :

das war's für heute.Morgen möchte ich den Akku anschließen.Mal sehen,ob es dann ein doppelter Feiertag wird
Gruß Martin

[Schnabelwesen]

Unter dem Sitz ist wirklich Platz für einen fetten Subwoofer ....oder noch mehr Akkus

Vielleicht ein Subwoofer mit Energierückgewinnung
Meinst du ernst ernsthaft, dass da unter dem Blechring keine Kugeln sind???

Mal sehen,ob es dann ein doppelter Feiertag wird

Besser 1. Mai als 1. April
