LED- Scheinwerfer in den UNU Classic eingebaut

Antworten
Desert Eagle
Beiträge: 526
Registriert: So 17. Feb 2019, 18:00
Roller: UNU 3 kW
PLZ: 1210
Land: A
Wohnort: Wien
Kontaktdaten:

Re: LED- Scheinwerfer in den UNU Classic eingebaut

Beitrag von Desert Eagle »

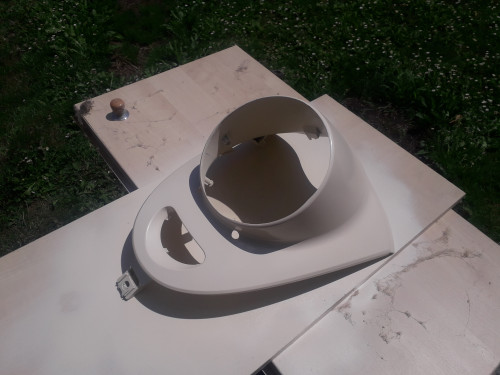

Beim Lackieren.
Der Lack ist Dupli-Color, Auto Color Acryl Spray, Farbton 2-0040.

Das kleine schwarze Gitter kann man zum Lackieren herausnehmen. Es ist nur gesteckt.
Dateianhänge
Zuletzt geändert von Desert Eagle am Di 19. Jul 2022, 05:26, insgesamt 1-mal geändert.

Desert Eagle
Beiträge: 526
Registriert: So 17. Feb 2019, 18:00
Roller: UNU 3 kW
PLZ: 1210
Land: A
Wohnort: Wien
Kontaktdaten:

Re: LED- Scheinwerfer in den UNU Classic eingebaut

Beitrag von Desert Eagle »

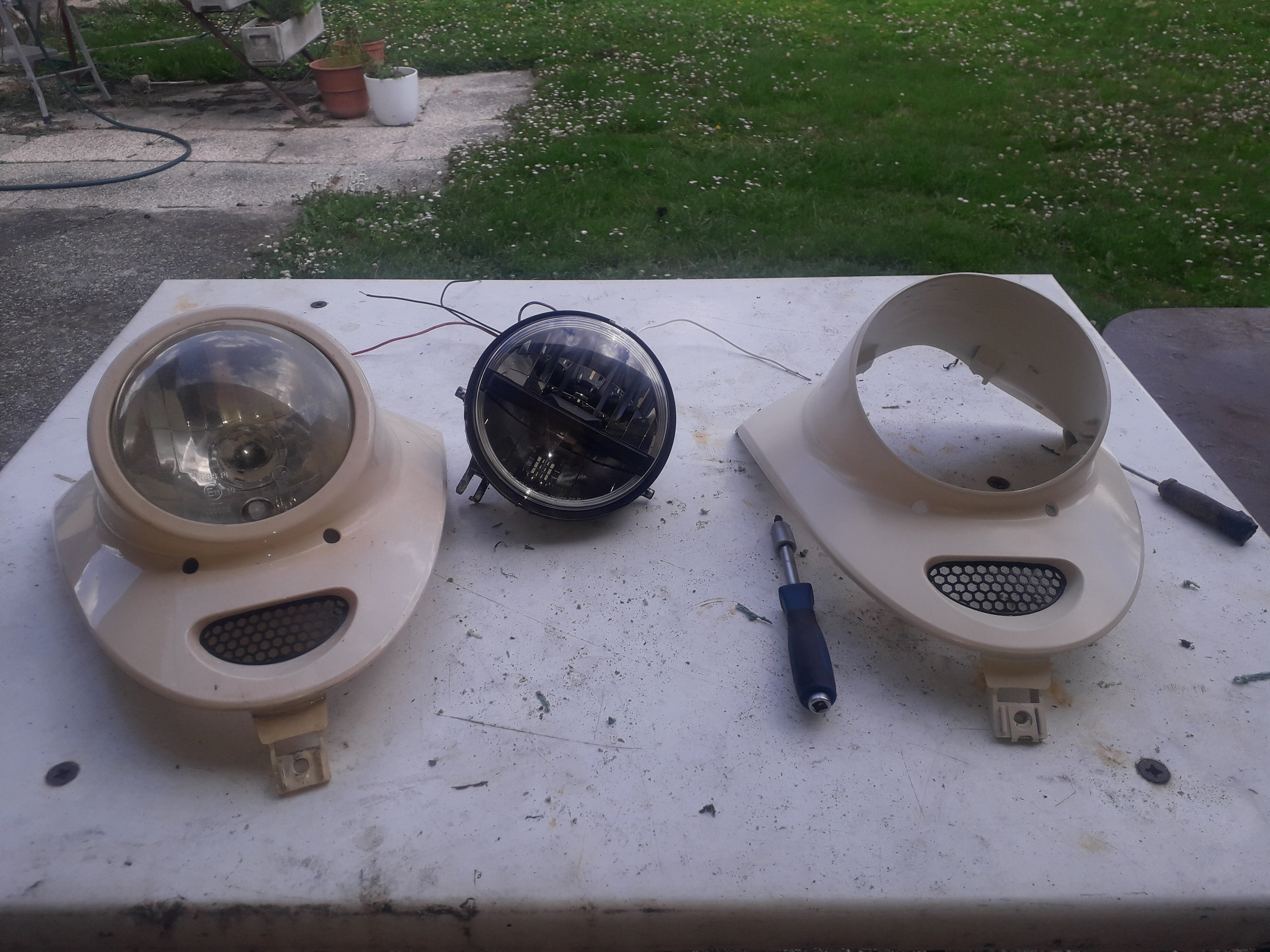

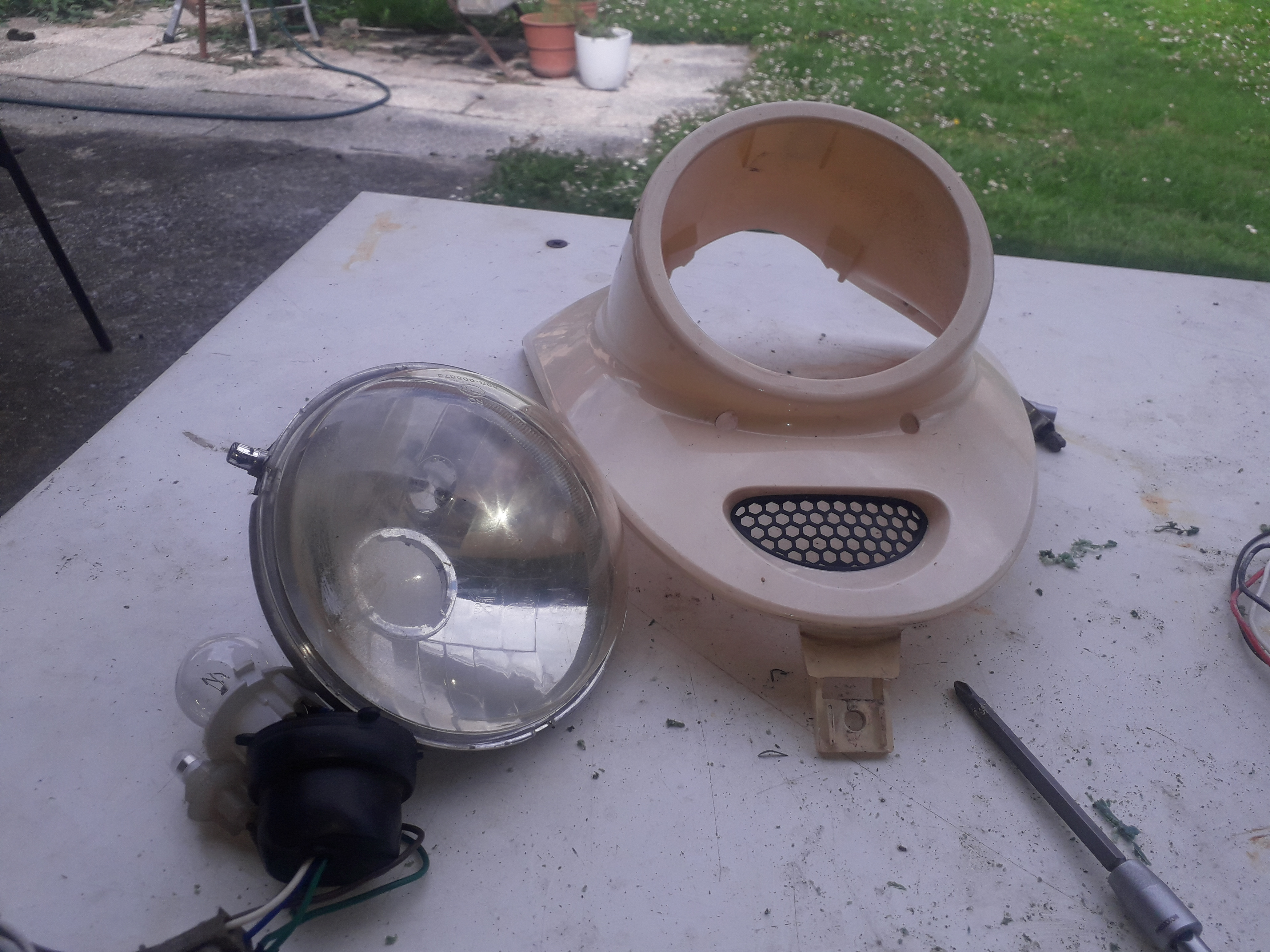

Links der alte, rechts der neue Scheinwerferträger.
Dateianhänge

Desert Eagle
Beiträge: 526
Registriert: So 17. Feb 2019, 18:00
Roller: UNU 3 kW
PLZ: 1210
Land: A
Wohnort: Wien
Kontaktdaten:

Re: LED- Scheinwerfer in den UNU Classic eingebaut

Beitrag von Desert Eagle »

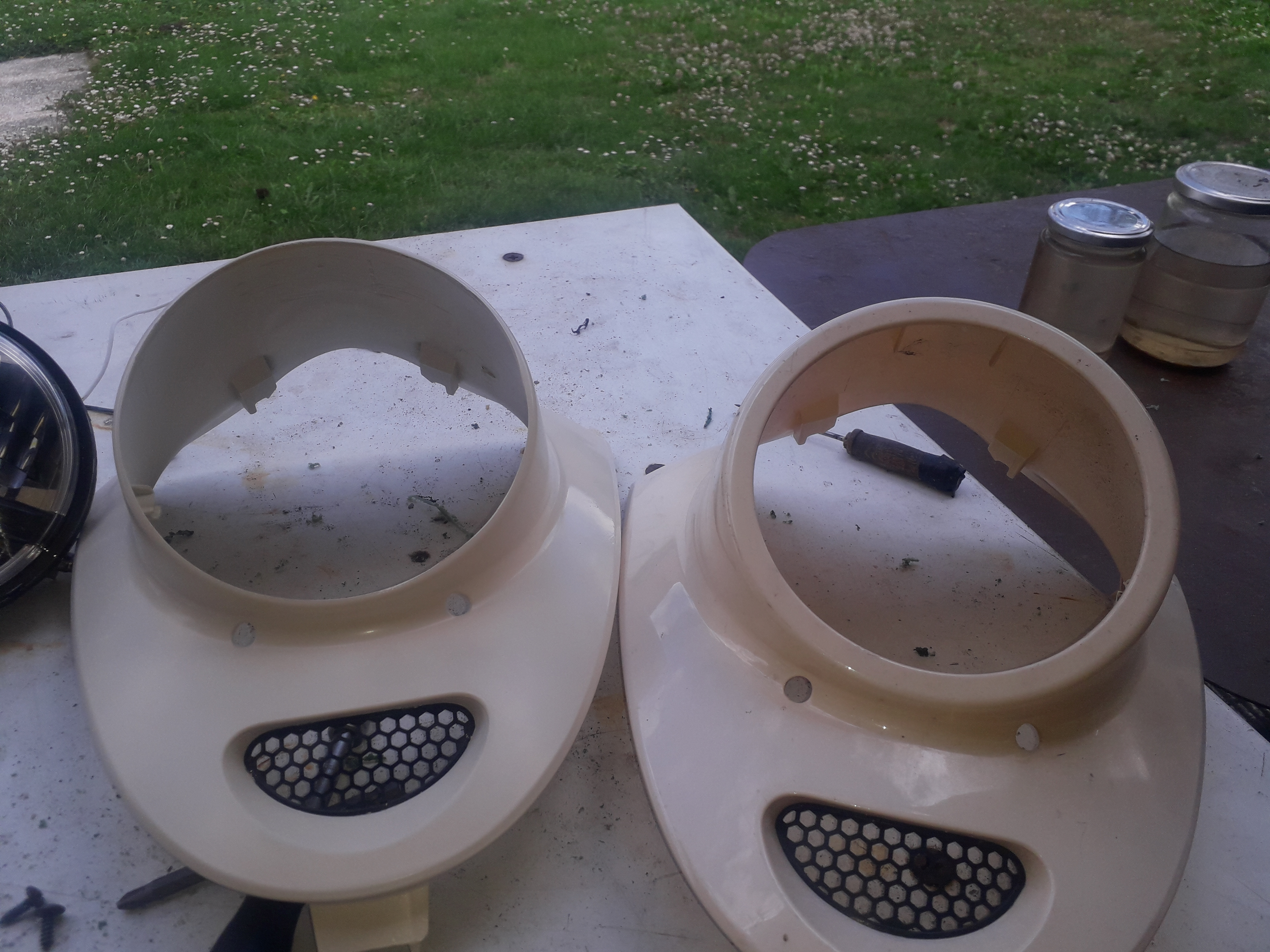

Der fehlende breite Rand im neuen Scheinwerferträger (links) ist deutlich (nicht mehr) zu sehen.
Dateianhänge
Zuletzt geändert von Desert Eagle am Fr 15. Jul 2022, 16:39, insgesamt 2-mal geändert.

Desert Eagle
Beiträge: 526
Registriert: So 17. Feb 2019, 18:00
Roller: UNU 3 kW
PLZ: 1210
Land: A
Wohnort: Wien
Kontaktdaten:

Re: LED- Scheinwerfer in den UNU Classic eingebaut

Beitrag von Desert Eagle »

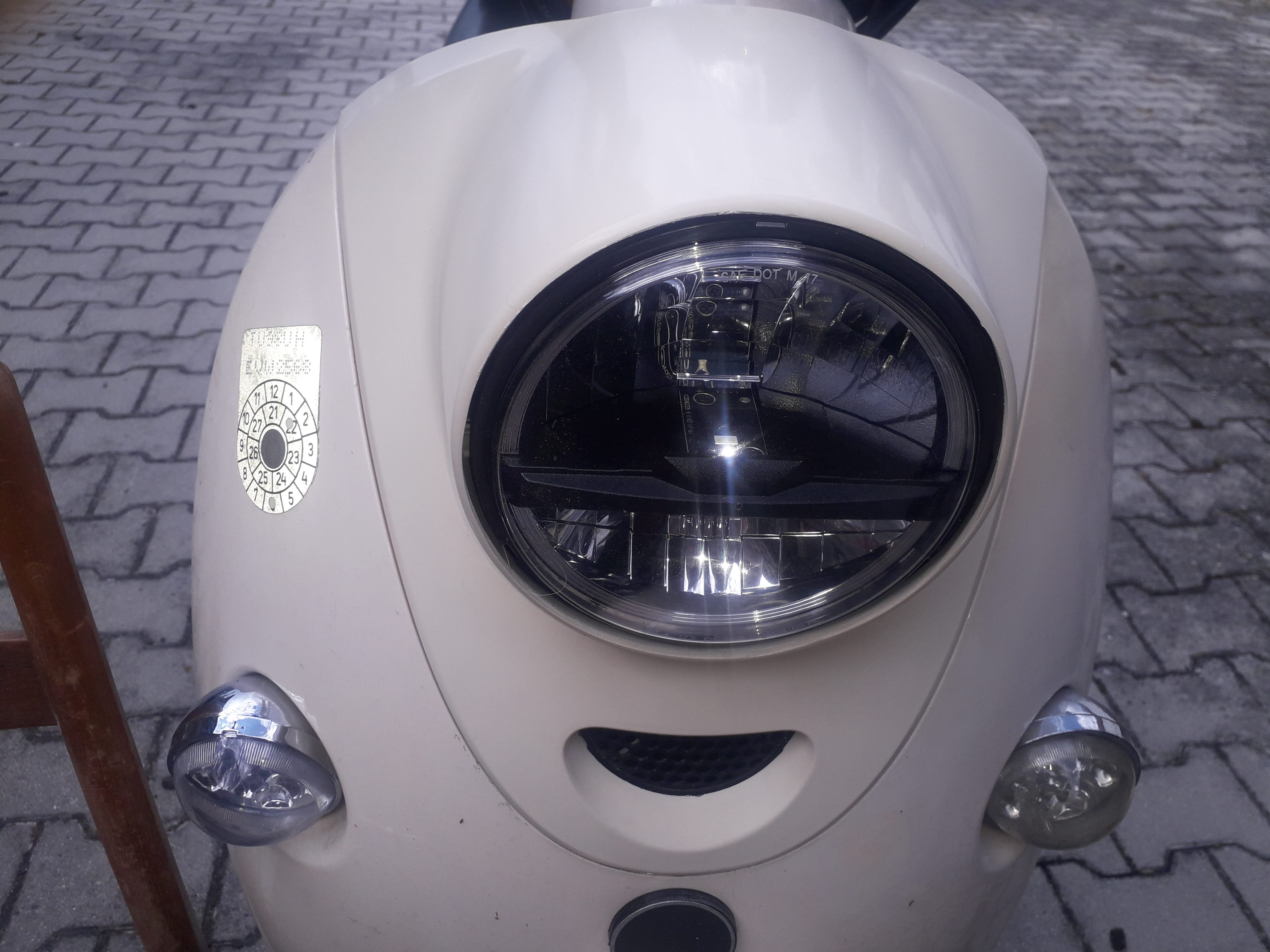

Nach der Montage.
Dateianhänge

Desert Eagle
Beiträge: 526
Registriert: So 17. Feb 2019, 18:00
Roller: UNU 3 kW
PLZ: 1210
Land: A
Wohnort: Wien
Kontaktdaten:

Re: LED- Scheinwerfer in den UNU Classic eingebaut

Beitrag von Desert Eagle »

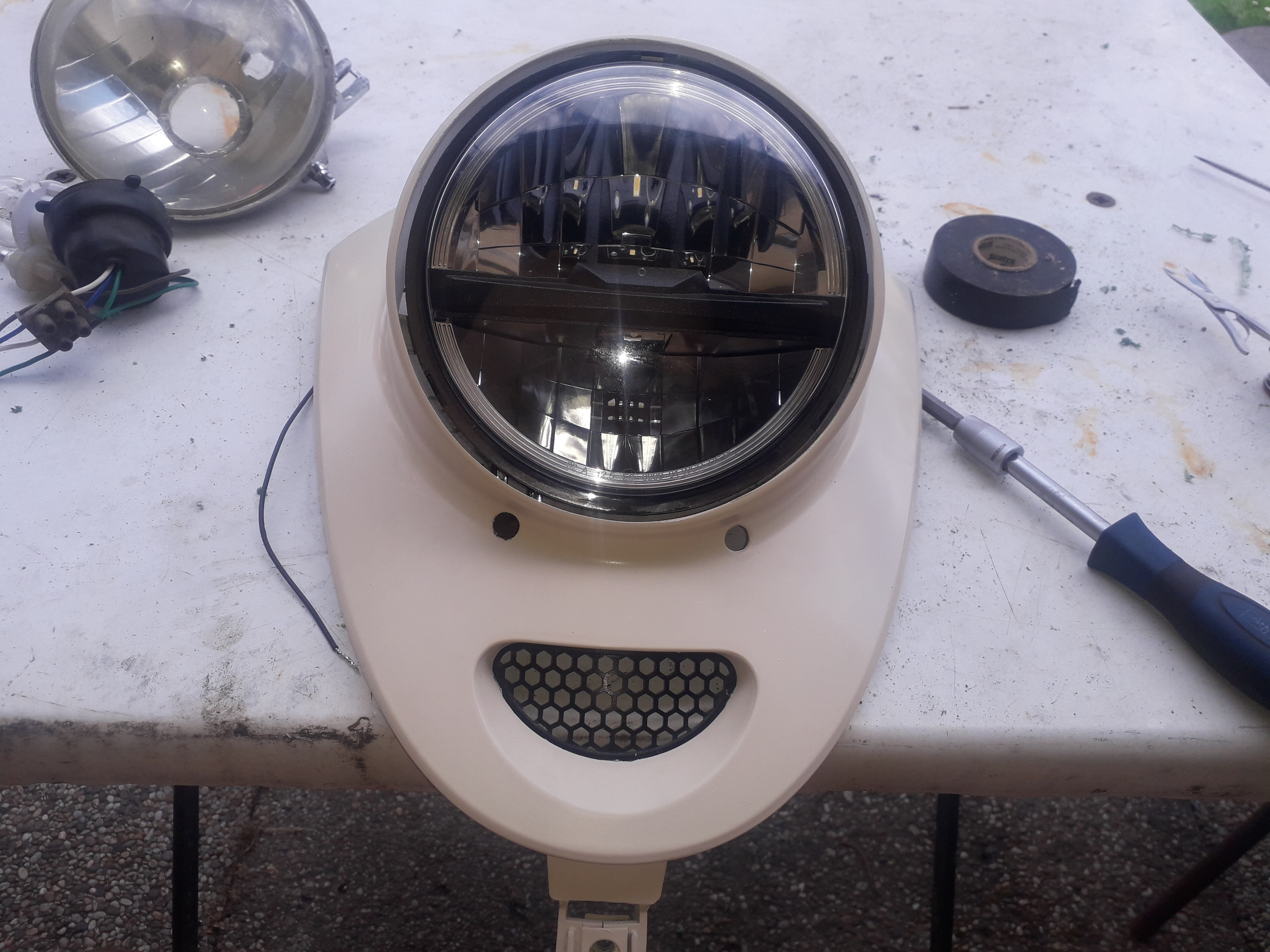

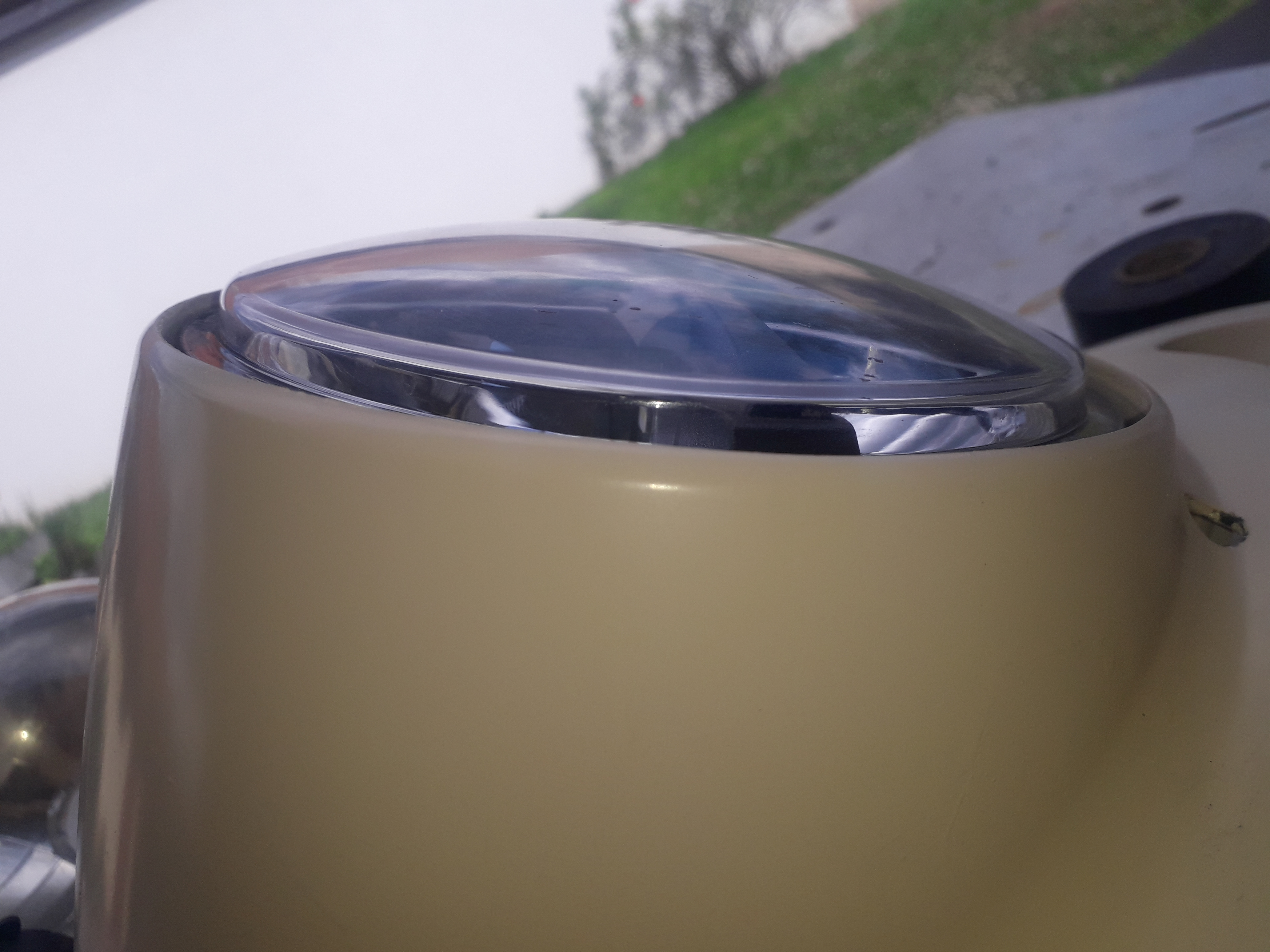

Für die Leuchtweite provisorisch parallel zum Gehäuse eingestellt.
Dateianhänge

Desert Eagle
Beiträge: 526
Registriert: So 17. Feb 2019, 18:00
Roller: UNU 3 kW
PLZ: 1210
Land: A
Wohnort: Wien
Kontaktdaten:

Re: LED- Scheinwerfer in den UNU Classic eingebaut

Beitrag von Desert Eagle »

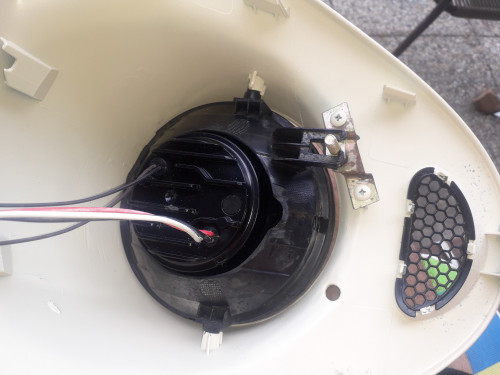

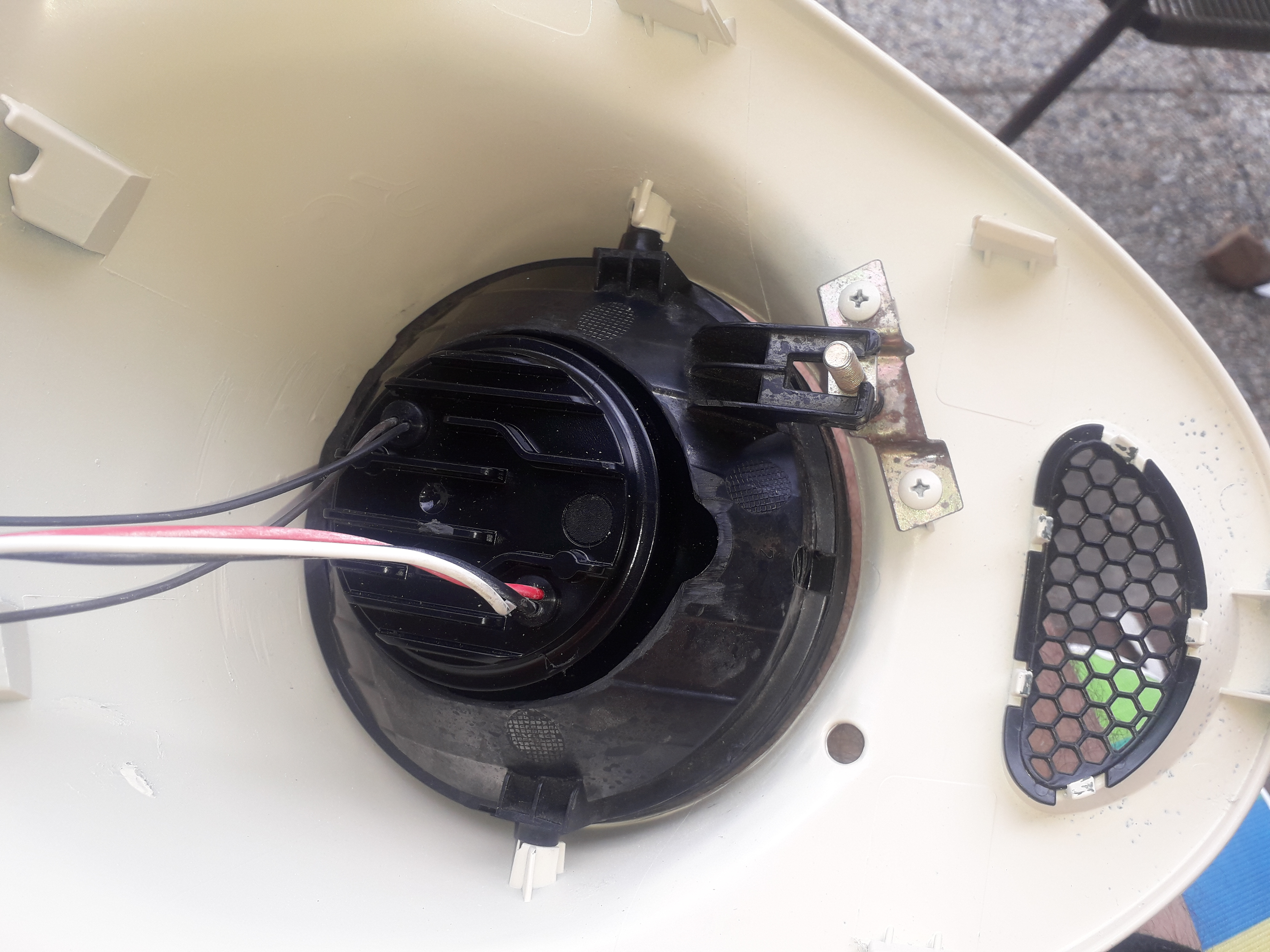

Fertig montiert von der Rückseite.
Dateianhänge

Desert Eagle
Beiträge: 526
Registriert: So 17. Feb 2019, 18:00
Roller: UNU 3 kW
PLZ: 1210
Land: A
Wohnort: Wien
Kontaktdaten:

Re: LED- Scheinwerfer in den UNU Classic eingebaut

Beitrag von Desert Eagle »

Für die Ersatzteilkiste.
Dateianhänge

Desert Eagle
Beiträge: 526
Registriert: So 17. Feb 2019, 18:00
Roller: UNU 3 kW
PLZ: 1210
Land: A
Wohnort: Wien
Kontaktdaten:

Re: LED- Scheinwerfer in den UNU Classic eingebaut

Beitrag von Desert Eagle »

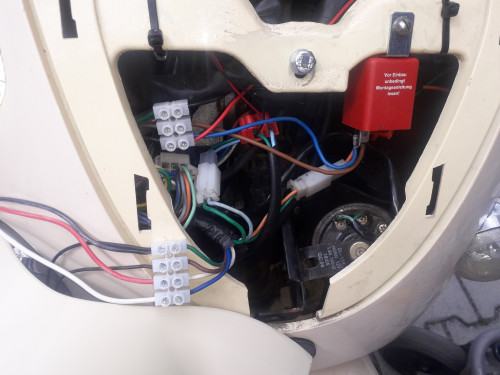

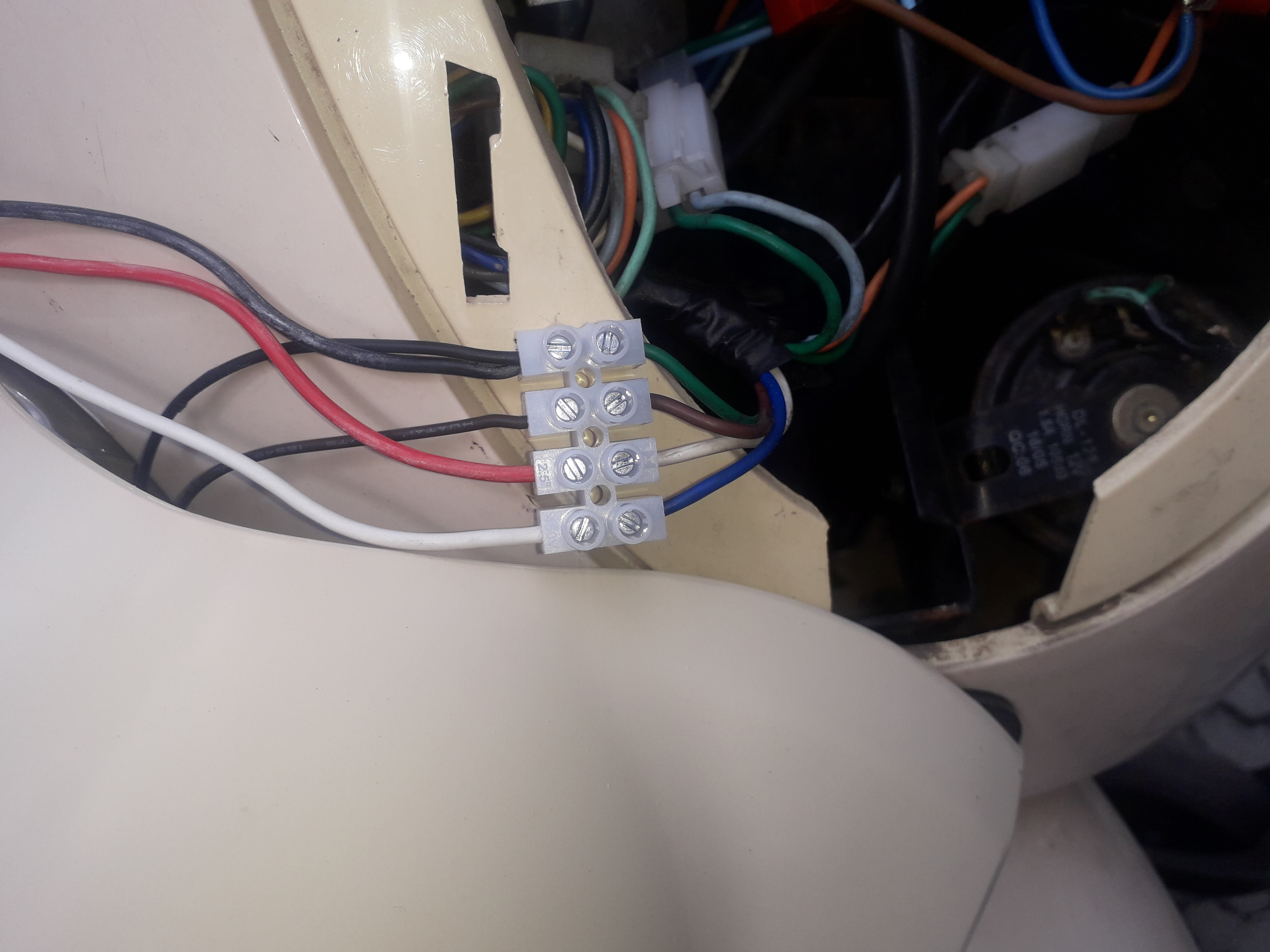

Der Anschluß erfolgt mit Blockklemmen.
Rechts oben in rot gehalten das masselose Blinkerrelais aus dem Blinker-Thread.

viewtopic.php?f=56&t=29317
Dateianhänge
Zuletzt geändert von Desert Eagle am Sa 9. Jul 2022, 16:53, insgesamt 1-mal geändert.

Desert Eagle
Beiträge: 526
Registriert: So 17. Feb 2019, 18:00
Roller: UNU 3 kW
PLZ: 1210
Land: A
Wohnort: Wien
Kontaktdaten:

Re: LED- Scheinwerfer in den UNU Classic eingebaut

Beitrag von Desert Eagle »

Von oben nach unten:
Masse
Standlicht
Abblendlicht
Fernlicht

Die Kabel für das Standlicht sind schwarz (-) und dunkelbraun (+), beim flüchtigen Hinschauen leicht zu verwechseln.
Dateianhänge
Zuletzt geändert von Desert Eagle am Sa 9. Jul 2022, 20:47, insgesamt 1-mal geändert.

Desert Eagle
Beiträge: 526
Registriert: So 17. Feb 2019, 18:00
Roller: UNU 3 kW
PLZ: 1210
Land: A
Wohnort: Wien
Kontaktdaten:

Re: LED- Scheinwerfer in den UNU Classic eingebaut

Beitrag von Desert Eagle »

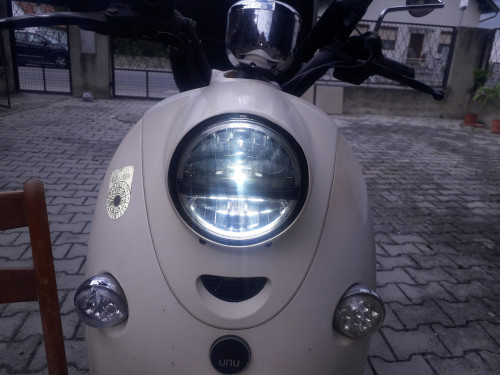

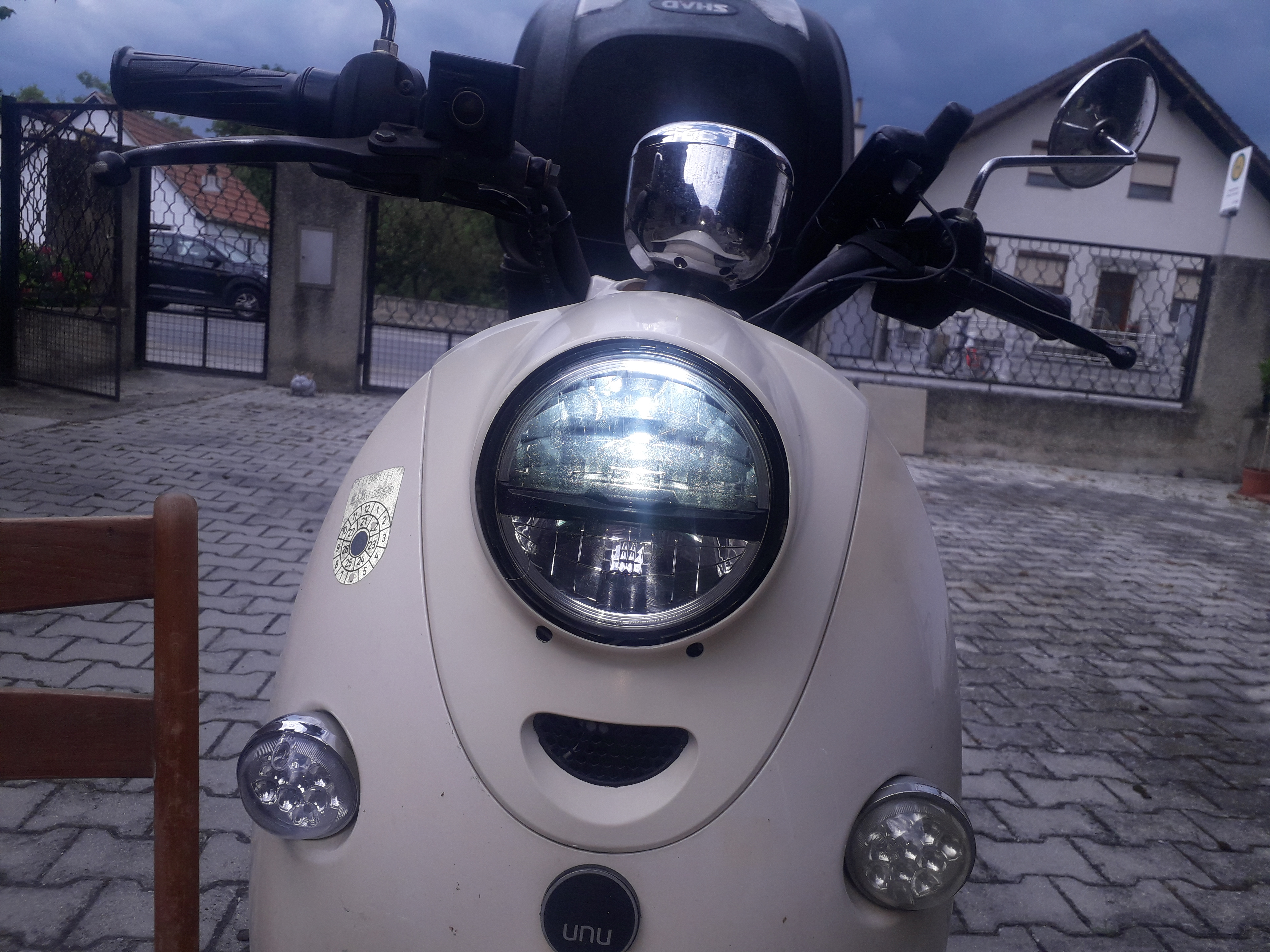

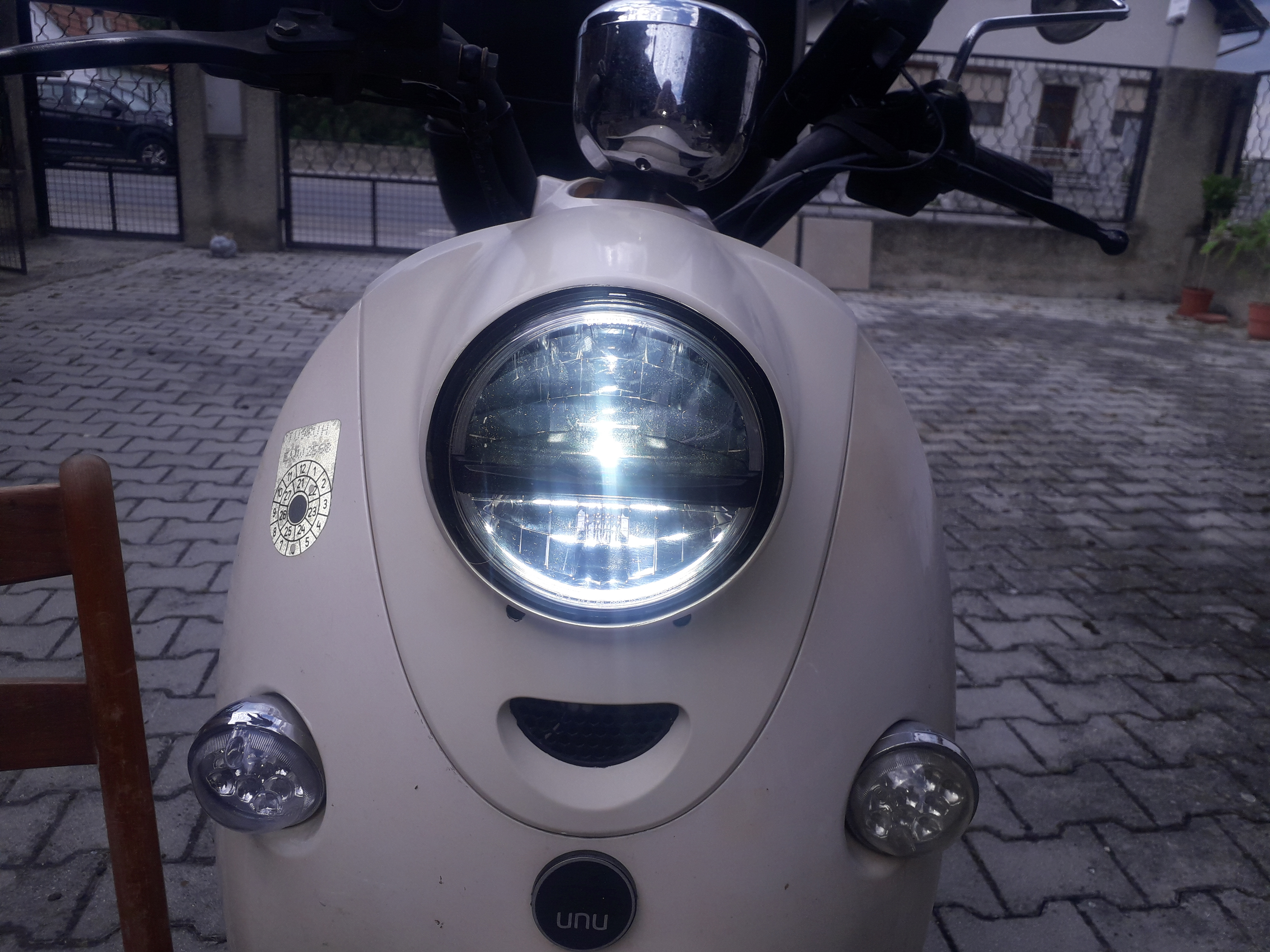

Nach dem Zusammenbau:
Standlicht
Abblendlicht
Fernlicht
Dateianhänge
